Stereo high-end invisibile
Esempio di sistema · Soggiorno
Stereo high-end in soggiorno
Due 6280 reference pro riproducono i canali sinistro e destro. Due subwoofer invisibili estendono la risposta sui bassi profondi. Tutti e quattro scompaiono nella parete finita.
Il sistema nel catalogoVista del soggiorno, distinta componenti e assegnazione dei canali · pp. 10–11Il cs-2000dsp4 pilota ciascuno dei quattro pannelli con un canale dedicato.
Come si inseriscono i pannelli nella muratura?
Posizionare l’installation frame (backbox) 6280 con il pannello di chiusura montato. Il pressacavo OBO si trova a metà altezza sul fianco, quindi a 40 cm dalla base del telaio alto 80 cm. Allineare l’intero telaio con il pannello di chiusura al filo della futura parete finita. Regolare la profondità in modo che lo stucco sul pannello del diffusore non superi complessivamente i 2 mm.
Lasciare 20 mm per lato tra l’installation frame (backbox) e la muratura per la schiuma espandente. Regolare la profondità, fissare i listelli di allineamento e applicare la schiuma. Dopo l’indurimento, rifilare a filo gli eccessi. Se servono ulteriori tasselli per il telaio, inserirli a schiuma indurita.
In questo dettaglio in muratura, un nastro per giunti in fibra di vetro largo almeno 75 mm scavalca il bordo in schiuma e si annega nello stucco su entrambi i lati.
Per fissare il pannello contano due quote. La testa della vite deve trovarsi 1–2 mm sotto la superficie. La vite da legno deve penetrare al massimo per 15–16 mm nel multistrato filmato da 18 mm dell’installation frame (backbox). Scegliere la lunghezza totale in base allo spessore effettivo degli strati. Nel filmato si vede come esempio una vite di circa 40 mm.
Apri l’assistente di installazioneEsempio di sistema · Ristorante
Musica a ogni tavolo
Con cerasonar SMART COVERAGE S MAX, otto 1520 fit diffondono lo stesso segnale mono nella sala. Il cs-150smart2 gestisce lo streaming e l’amplificazione per tutti gli otto diffusori.
Progetta il sistema del ristoranteConfigurazioni per sala, bar e terrazzaA ciascun canale sono collegati in parallelo quattro 1520 fit nella versione di sistema da 12 Ω. Il cs-150smart2 lavora a 3 Ω per canale con il preset Smart Coverage dedicato e il relativo limiter.
Esempio di sistema · Legno e impiallacciatura
Il suono dietro l’impiallacciatura
Due 4062 reference pro diffondono il suono attraverso i frontali chiusi della madia. L’architect sub è alloggiato nel mobile e convoglia i bassi verso la parte inferiore tramite un tubo flessibile. Tra l’uscita e il pavimento rimane spazio libero.
La madia nel catalogoVista del mobile e disposizione del sistema · pp. 8–9
2 × 4062 reference proDiffusore- 1 × architect subInstallazione nel mobile · subwoofer
- 1 × cs-500dsp4 v2Amplificatore DSP
Prima di realizzare i frontali, il falegname definisce la posizione dei diffusori, le fresature e lo spazio libero per l’uscita dei bassi.
Cosa devono prevedere il falegname e l’integratore?
Per i frontali. La versione per legno del 4062 reference pro trova posto dietro l’impiallacciatura in una tasca fresata a CNC. La fresatura segue il disegno del pannello. Lasciare circa 1–1,5 mm di gioco lungo tutto il perimetro. Il kit di fissaggio posteriore assicura il pannello incollato.
Per il suono. Il preset Wood del cs-500dsp4 v2 è tarato per la diffusione attraverso il frontale. Prevedere l’uscita dei bassi già nel disegno dello zoccolo affinché il condotto sbocchi liberamente nell’ambiente.
Apri la guida di montaggio per legno e impiallacciaturaEsempio di sistema · Multiroom
Tre zone sotto un unico soffitto
Cucina, zona pranzo e soggiorno ospitano ciascuno una coppia di 4080 ultimate a filo del controsoffitto in cartongesso. Ogni zona ha il proprio cs-150smart2.
- Cucina e zona pranzo
- Scegli musica diversa o raggruppa le due zone nell’app.
- Soggiorno / TV
- L’audio del televisore raggiunge l’amplificatore del soggiorno tramite HDMI ARC (PCM). Nelle altre zone la musica può continuare.
- 6 × 4080 ultimateDiffusore a soffitto invisibile
3 × cs-150smart2Amplificatore con streaming · uno per zona
I sei diffusori e i tre amplificatori servono l’intero appartamento di questo esempio. In ogni zona una coppia stereo utilizza il preset di fabbrica dedicato.
Stratigrafia del soffitto per ciascun diffusore
Ogni 4080 ultimate è alloggiato in un installation frame (backbox) 4080. Quattro barre filettate M8 sospendono il telaio direttamente al solaio in calcestruzzo tramite il drywall ceiling anti-vibration kit. I quattro supporti elastici riducono la trasmissione del rumore per via strutturale. Il drywall ceiling kit 4080 offre le superfici di avvitatura per le lastre di cartongesso.
Esempio di sistema · Terrazza
Stereo da esterno in terrazza
Per questa zona relax, due concrete maxi da 8 Ω formano una coppia stereo. Il cs-150smart2 pilota ciascun diffusore con un canale dedicato. Per chi preferisce un ingombro ridotto, il concrete mini v2 è il modello più piccolo. L’immagine principale mostra entrambe le dimensioni.
Scopri il concrete maxiProdotto, varianti e dati tecniciSelezionare il preset di fabbrica concrete maxi per la coppia stereo. La distanza di ascolto e il rumore ambientale determinano il livello necessario.

Dove si
ascolta?
Perché
cerasonar?
Una volta chiusa la parete, ogni scelta fatta in precedenza conta. Per questo progettiamo insieme a voi diffusori, posa e amplificazione.
La tecnologia cerasonar

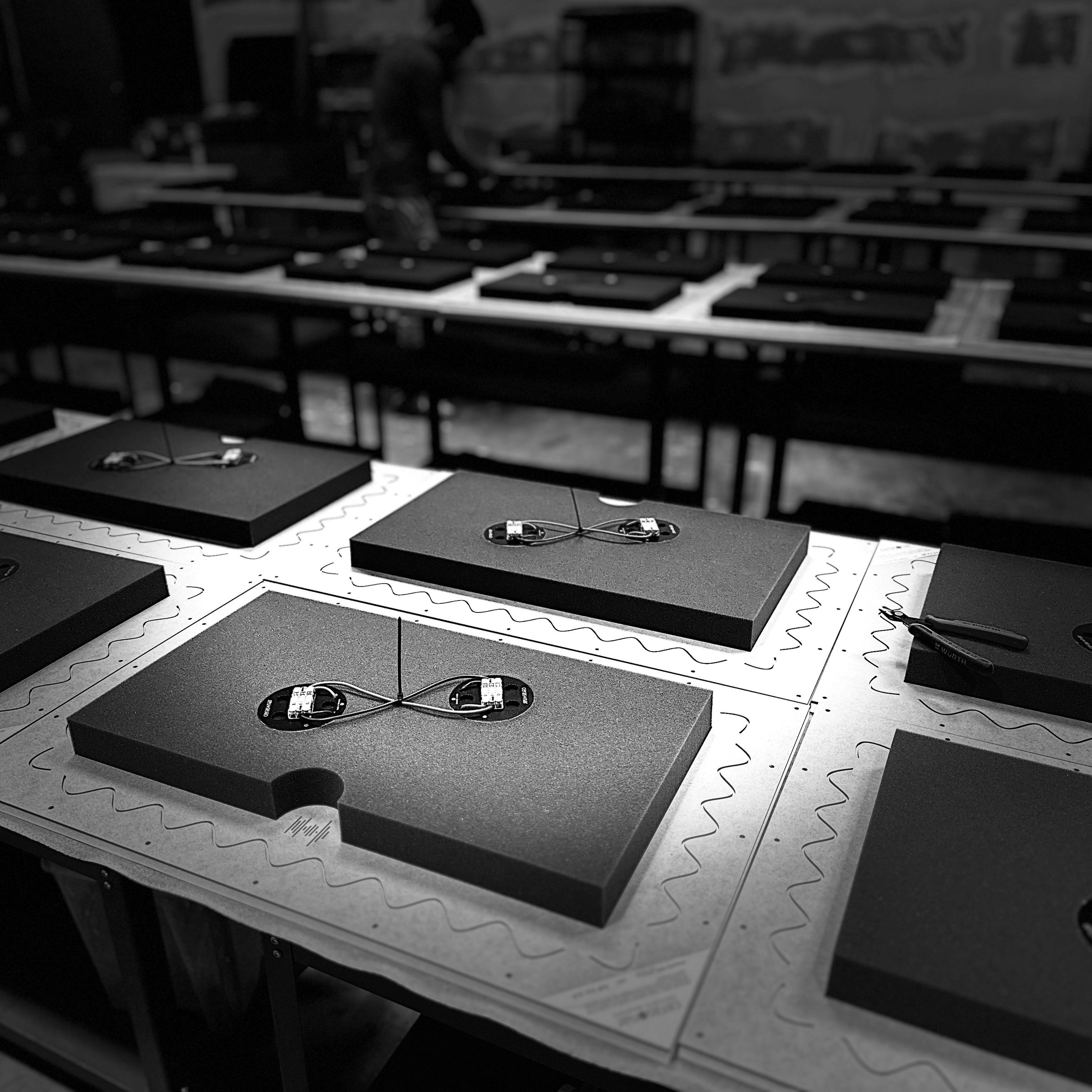

Fatti a mano a Worpswede
Qui sviluppiamo diffusori invisibili dal 2011 e realizziamo a mano ogni pannello. Per una parete con una stratigrafia particolare potete discutere la posa direttamente con il nostro ufficio tecnico.

Una soluzione per i controsoffitti
Per tutti i diffusori da incasso cerasonar è disponibile un sistema di montaggio a soffitto con isolamento dalle vibrazioni. Nell’installazione del 4080 ultimate qui illustrata, l’installation frame (backbox) è sospeso a quattro barre filettate. I supporti in elastomero del drywall ceiling anti-vibration kit riducono la trasmissione del rumore per via strutturale all’edificio.

Pronti per la messa in servizio
Nel sistema stereo 6280 ogni diffusore e ogni subwoofer ha un canale di amplificazione dedicato. Su richiesta forniamo il cs-2000dsp4 con i preset DSP adatti e i canali etichettati per il collegamento in cantiere.
Quale finitura
prevede il progetto?
La superficie del pannello di un diffusore invisibile vibra e irradia il suono nell'ambiente. La posa dipende dalla struttura della parete e dalla finitura prevista.



Sotto stucco e pittura.
Questo 2525 fit è inserito in una parete di cartongesso. Dopo il montaggio e la prova d'ascolto, la stuccatura raccorda il pannello alla parete. La pittura finale ricopre tutta la superficie.
Definite posizione del diffusore e percorso dei cavi finché l'orditura è accessibile.
Vedere la posa nel cartongessoNella parete in muratura.
L'installation frame (backbox) trova posto in una nicchia predisposta. Il pannello cieco e i listelli di montaggio consentono di allineare il bordo anteriore al filo della parete finita. La foto mostra il telaio fissato, dopo la rimozione del pannello cieco.
Verificate l'idoneità della parete e concordate profondità della nicchia, ingresso del cavo e quota dell'intonaco finito.
Vedere la posa in muraturaDietro una vera impiallacciatura.
Il falegname fresa una sede sul retro del pannello di legno. Il diffusore si accoppia al sottile strato di materiale residuo. Sul lato a vista la venatura rimane continua.
Concordate con la falegnameria il pannello di supporto, l'impiallacciatura e lo spessore residuo. Un campione permette di ascoltare in anteprima la soluzione prevista.
Guardare il video di posa per l'impiallacciaturaQuali modelli
trovano posto?
Già nel progetto preliminare lo spazio disponibile orienta la scelta. Confrontate ingombri e collegamenti degli amplificatori per i modelli più utilizzati. Ogni nome apre la relativa pagina prodotto.
| Modello e applicazione | Larghezza × altezza | Profondità dell'apparecchio |
|---|---|---|
| 1520 fit · 12 Ω Otto diffusori in sala con SMART COVERAGE S MAX | 163 × 234 mm | 53,5 mm |
| 2525 fit Formato compatto per la diffusione musicale | 253 × 289 mm | 53,5 mm |
| 4062 architect v2 Pareti e soffitti con profondità ridotta | 400 × 620 mm | 30 mm |
| 4062 reference pro Stereo a parete o dietro impiallacciatura¹ | 400 × 620 mm | 58,5 mm |

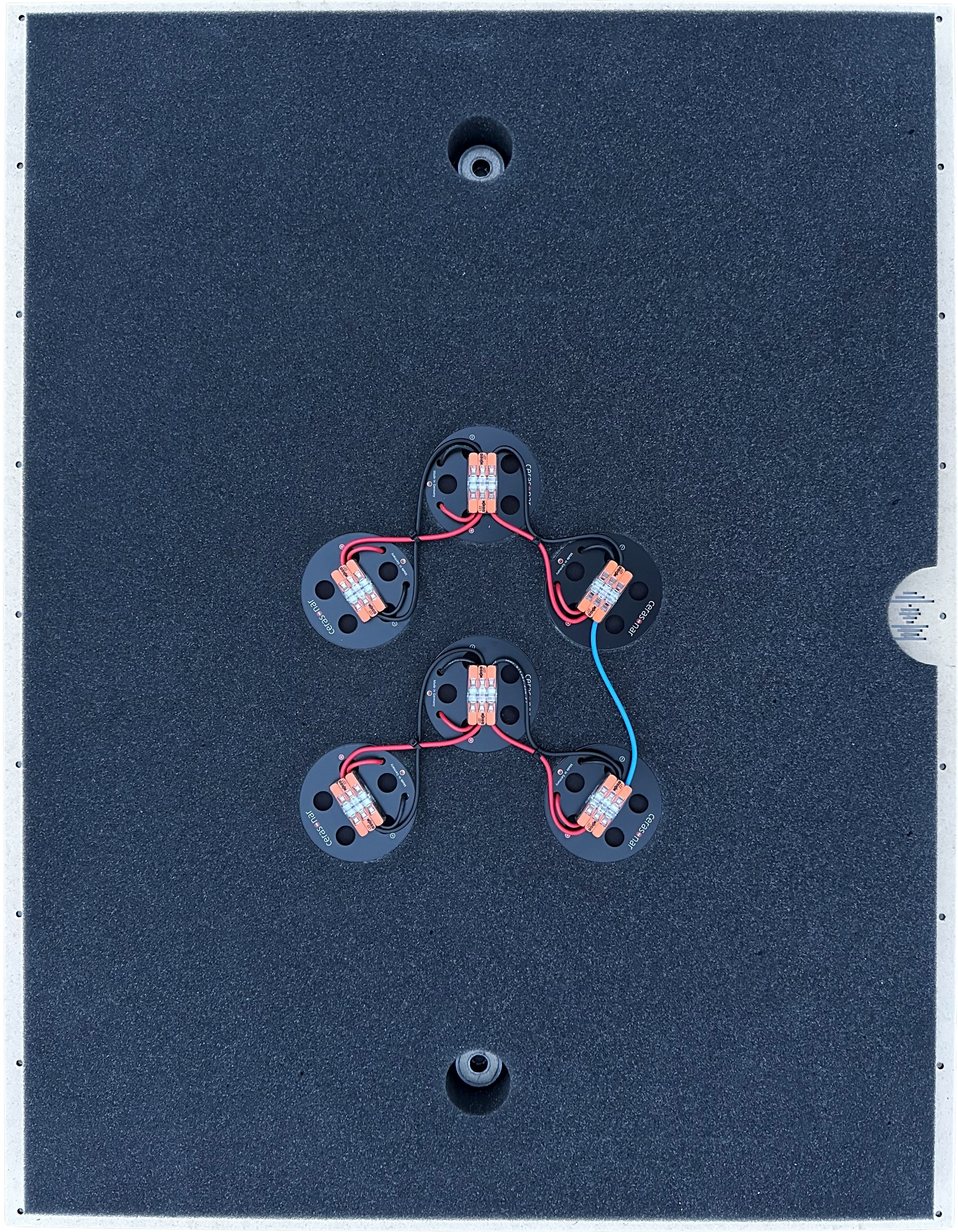

| 6280 reference pro Diffusori principali per stereo e cinema | 620 × 800 mm | 58,5 mm |

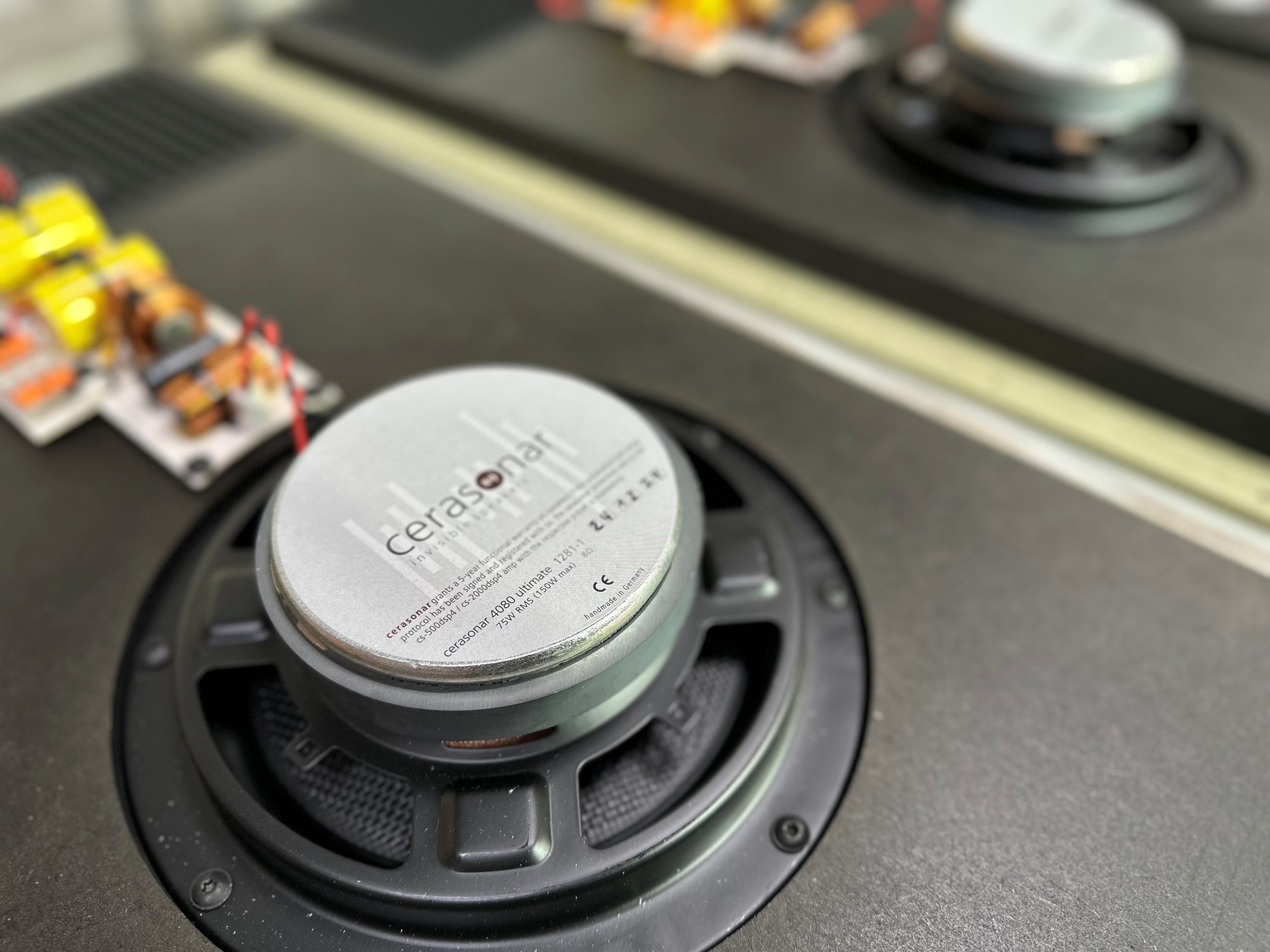

| 4080 ultimate Riproduzione musicale con woofer integrato | 400 × 800 mm | 93 mm |
La profondità indicata è quella del solo diffusore. Prevedete spazio aggiuntivo per l'installation frame (backbox), le connessioni e i cavi. ¹ Per l'impiallacciatura scegliete la versione predisposta per il montaggio nel legno.
Approfondire nel catalogo| Modello e applicazione | Larghezza × altezza | Profondità dell'apparecchio |
|---|---|---|
| architect sub Con cassa propria e uscita separata, anche per mobili | 341 × 416 mm | 203 mm |
| 4080 sub Pannello a filo parete o soffitto | 400 × 800 mm | 93 mm |

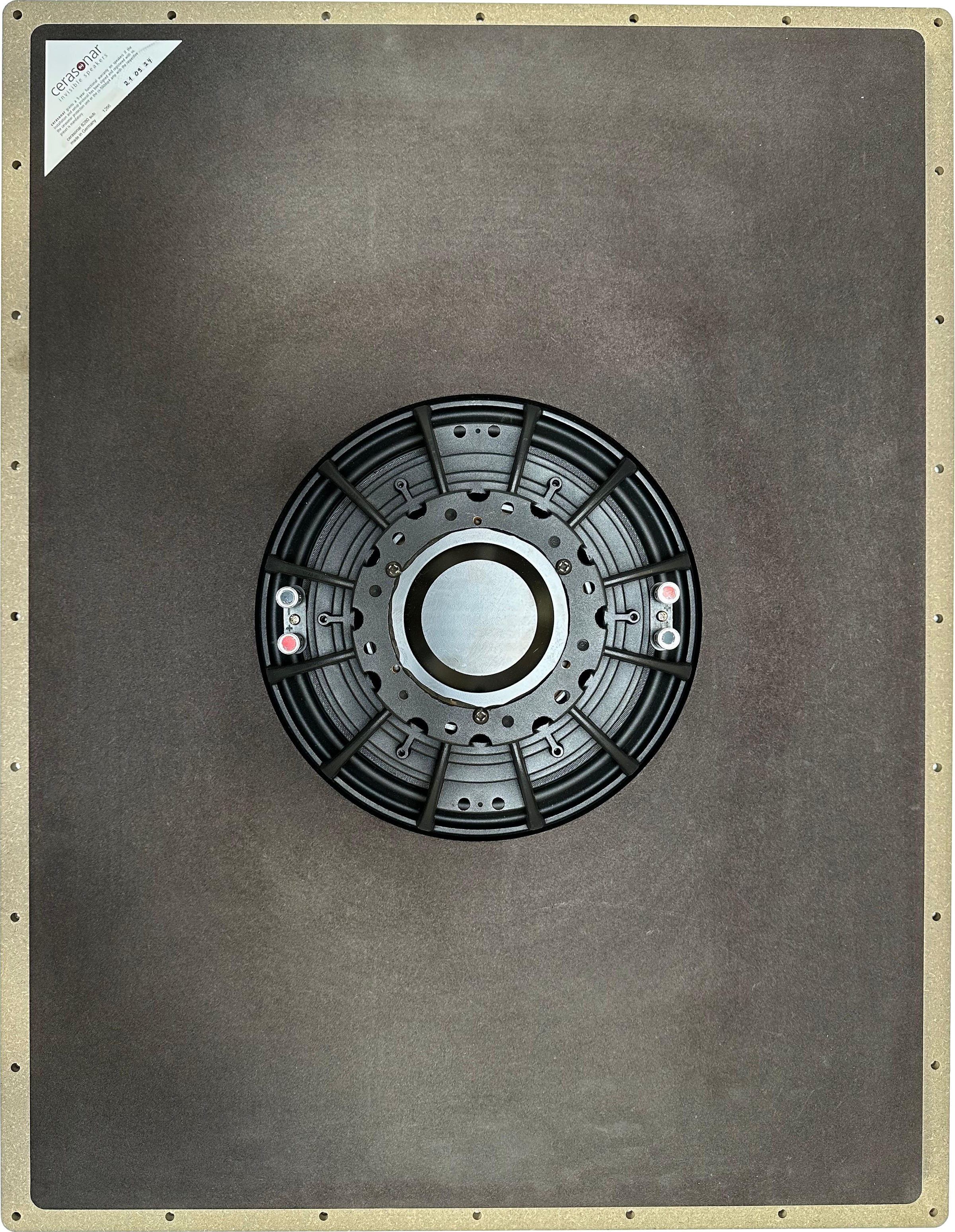

| 6280 sub Subwoofer da 12 pollici per stereo di riferimento e cinema | 620 × 800 mm | 111,5 mm |
Per l'architect sub prevedete spazio per il tubo e la bocca di uscita. Per il 6280 sub occorre definire anche il cablaggio delle due bobine e l'assegnazione dei canali.
Approfondire nel catalogo| Modello e sorgente | Uscite | Potenza su 4 Ω |
|---|---|---|
| cs-150smart2 Streaming e TV tramite HDMI ARC (PCM) | 2 canali | 2 × 75 W |
| cs-500dsp4 v2 Sorgente audio analogica, controllo in rete | 4 canali | 4 × 125 W |
| cs-2000dsp4 Sorgente audio analogica o rete Dante | 4 canali | 4 × 500 W |
Le potenze indicate si riferiscono a ciascun modello su 4 Ω. Il carico collegato, il modello di diffusore e il relativo preset DSP di fabbrica determinano la configurazione di ogni canale.
Approfondire nel catalogoProgettare il suono
per ogni ambiente.
In una hall serve musica uniforme su molte sedute. In un cinema contano direzione, dinamica e profondità dei bassi al punto d'ascolto. Scegliete l'applicazione che meglio risponde al vostro progetto.
Dal progetto
alla consegna.
Quattro momenti di confronto trasformano un'idea sonora in un progetto esecutivo. Architetti d'interni, progettisti AV e imprese sanno così quali informazioni scambiarsi in ogni fase.

- Progettista d'interni e committente
Indicare in pianta i punti d'ascolto.
Dove si ascolterà la musica, dove si parlerà e dove si guarderanno i film? Indicate in pianta sedute, zone regolabili separatamente e finiture previste.
- Progettazione audiovisiva ed elettrica
Dalla pianta allo schema dei canali.
Assegnate un canale di amplificazione a ogni diffusore. Definite percorsi dei cavi, sorgenti, comandi e spazio per gli amplificatori. Riportate nel progetto il modello e il preset DSP previsto.
- Impresa e integratore di sistemi
Verificare insieme la posa.
Confrontate struttura e profondità di montaggio con il disegno del modello. Prima delle finiture ascoltate ogni canale e verificate l'assenza di vibrazioni anomale. Fotografate posizioni e percorsi dei cavi.
- Finitore e integratore di sistemi
Consegnare finiture e impianto.
Realizzate la finitura approvata. Una volta asciutta, ascoltate l'impianto con gli utenti finali e illustrate i comandi. Consegnate schema dei canali, impostazioni e fotografie della posa.
Documenti per
la progettazione.
Dal primo incontro con il committente al coordinamento con chi esegue i lavori.
Il catalogo cerasonar
Esempi di ambienti, combinazioni di sistema e disegni di posa da portare alla riunione di progetto.
Aprire il catalogo · PDFConfigurare un sistema
Indicate ambiente, livello d'ascolto ed esigenze sui bassi. Il configuratore prepara un elenco di componenti modificabile.
Scegliere la guida di installazione
Selezionate il modello e la struttura della parete o del soffitto per consultare le fasi di posa pertinenti.
Schede tecniche e voci di capitolato
Selezionate il modello nella gamma. I documenti di progettazione si trovano nella relativa pagina prodotto.

Prove d'ascolto
a Worpswede.
Portate musica che conoscete bene. Due espositori autoportanti permettono di ascoltare come i diffusori invisibili restituiscono le voci e che cosa aggiunge un subwoofer separato allo stesso brano.
Le dimostrazioni comprendono sistemi con 2525 fit, 4080 ultimate e 6280 reference pro. Per ultimate e reference pro si può confrontare l'apporto del subwoofer con il relativo preset DSP. Gli espositori sono disponibili anche per il vostro showroom.
Appuntamenti con cerasonar.
ISE 2027
a Barcellona
Incontrate il nostro team all'ISE. Portate la pianta o un campione di materiale per discutere insieme come integrare il suono nel progetto.
Prenotare un incontro in fieraFormazione online
sui prodotti
Esamineremo insieme la scelta dei modelli, la struttura della parete o del soffitto e la taratura DSP. Sono benvenute domande su progetti in corso.
Prenotare la formazioneIN CONVERSAZIONE
ALL'ISE 2026.
Allo stand, il team cerasonar parla con SSUM UP TV dei diffusori invisibili e di come interagiscono pannello, installation frame (backbox) ed elettronica.
PARLARE CON cerasonar
Il nostro team sviluppa e produce i diffusori invisibili a Worpswede. Inviateci la pianta o la vostra idea per i materiali. Valuteremo insieme quali diffusori sono adatti all'ambiente e cosa occorre alle imprese per installarli.

TROVARE UN DISTRIBUTORE
State progettando all'estero o cercate un fornitore vicino a voi? Selezionate il Paese per contattare il distributore cerasonar di zona.
